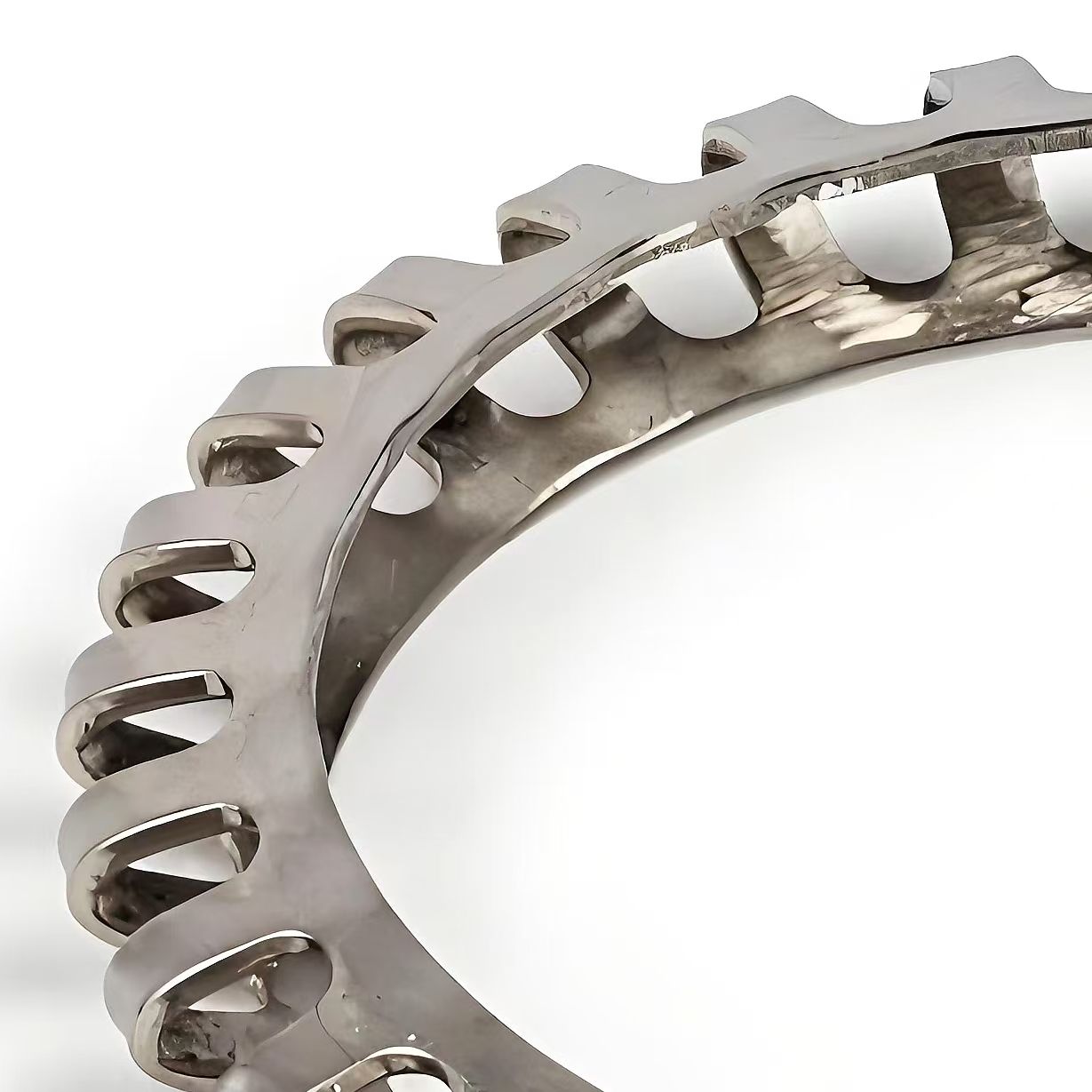

全接触泛塞封弹簧简介

全接触泛塞封弹簧（Full Contact Spring）是一种用于泛塞封（Spring Energized Seal）的金属弹簧施力元件。

其主要特点是在密封唇整个圆周方向提供连续接触支撑（Continuous Contact），能够形成更加均匀且稳定的密封载荷，因此特别适用于低压力、真空、深冷及轻气体密封环境。

全接触弹簧通常由不锈钢、Elgiloy®、Inconel® 等高弹性耐腐蚀材料制成，采用连续成型结构，并安装于PTFE、PEEK等高性能密封材料内部，用于持续向密封唇施加均匀的预紧力。

相比传统V型或U型弹簧，全接触弹簧具有更大的接触面积和更均匀的支撑效果，在极端工况下能够提供更加稳定的低泄漏密封性能。

全接触泛塞封弹簧的结构特点

全接触弹簧采用连续波纹式接触结构（Continuous Full Contact Structure），能够在整个密封圆周方向持续支撑密封唇，而不是形成局部点接触。这种结构可有效减少密封载荷不均的问题，并提升低压力环境下的密封稳定性。

其主要特点包括：

全圆周连续接触支撑

接触载荷分布更加均匀

密封稳定性高

更适用于低压力及真空环境

可提供较高的单位载荷能力

对气体泄漏控制能力更好

由于其结构特点，全接触弹簧通常能够在较低介质压力下仍保持稳定密封效果。

全接触泛塞封弹簧的工作原理

全接触泛塞封弹簧安装于密封槽内部后，会持续向整个密封唇圆周方向施加均匀的弹性预紧力，使密封材料始终与密封面保持完整接触。

在设备运行过程中，弹簧能够自动补偿：

密封唇磨损

温度变化导致的热胀冷缩

加工及装配公差变化

长时间运行后的间隙变化

由于全接触结构能够在整个密封界面持续施力，因此在真空、低压及轻气体介质环境中，能够有效降低微泄漏风险。当系统内部压力升高时，介质压力还会进一步推动密封唇贴合密封面，从而形成更加稳定的自增压密封效果。

全接触弹簧规格表

以下表格中的尺寸为部分型号，如需更多可以联系我们给您完整型号规格表，我们也支持各种材料和型号的定制，湖南瀚达是中国材料种类和型号最齐全的供应商之一，我们最小可以生产0.86mm（图纸中S的尺寸）的管径，我们生产产品工艺优势：

全接触弹簧尺寸规格-瀚达电子

Series	A	B	C	D	E	F	J	K	L
HD-FCS-200	1.27 MM	1.27 MM	0.99 MM	5.13 MM	7.11 MM	0.61 MM	3.45 MM	0.36 MM	3.40 MM
HD-FCS-300	1.27 MM	1.27 MM	1.33 MM	7.92 MM	10.59 MM	0.76 MM	4.83 MM	0.51 MM	4.57 MM
HD-FCS-400	1.27 MM	1.27 MM	1.80 MM	9.58 MM	13.18 MM	1.52 MM	5.87 MM	0.51 MM	6.60 MM
HD-FCS-500	1.27 MM	1.27 MM	2.67MM	12.57 MM	17.91 MM	3.05 MM	7.24 MM	0.64 MM	10.03 MM

适用工况和应用

全接触泛塞封弹簧主要适用于：

由于其结构特点，全接触弹簧通常更偏向静态或低速工况，而不适用于高速动态密封环境。

全接触泛塞封弹簧广泛应用于：

尤其在需要控制微泄漏和保持长期稳定密封的工况中，全接触弹簧具有明显优势。
