H型泛塞封弹簧简介

V型泛塞封弹簧是一种用于泛塞封（Spring Energized Seal）的金属弹簧施力元件，也被称为：悬臂弹簧、V型弹簧

其典型特征为连续的V形结构设计，弹簧通常由不锈钢或高性能合金薄带材料冲压、卷制而成，并安装在PTFE、PEEK等高性能密封套内部，用于向密封唇持续提供稳定的预紧力。

相比H型螺旋弹簧，V型泛塞封弹簧具有更大的弹性补偿范围和更灵敏的动态响应能力，因此广泛应用于动态密封、往复运动密封以及中低摩擦要求的工况。

联系我们

V型泛塞封弹簧的结构特点

V型弹簧采用连续V形悬臂结构（Cantilever Structure），其弹力主要集中在密封唇前端区域。安装压缩后，V形弹簧会持续向密封唇施加弹性载荷，从而形成稳定密封。

其主要特点包括：

弹性补偿范围大

载荷输出较均匀

启动力低，摩擦力较小

动态响应速度快

能适应较大的尺寸公差和偏心量

适用于往复运动密封工况

由于V型结构具有较大的挠曲范围，因此在设备存在轻微偏摆、热膨胀或尺寸波动时，仍能保持稳定密封性能。

V型泛塞封弹簧的工作原理

V型泛塞封弹簧安装于密封套内部后，弹簧在压缩状态下产生持续的弹性回复力，使密封唇始终与密封面保持接触。

在设备运行过程中，V型弹簧能够自动补偿：

密封磨损

温度变化引起的热胀冷缩

轴向或径向偏心

装配公差变化

同时，系统介质压力还会推动密封唇进一步贴合密封面，从而形成更加稳定的自增压密封效果。相比H型螺旋弹簧，V型弹簧的载荷曲线更加线性，动态响应更快，因此更适用于往复运动及中低速动态密封工况。

V型弹簧规格表

以下表格中的尺寸为部分型号，如需更多可以联系我们给您完整型号规格表，我们也支持各种材料（Elgiloy、718/750、哈氏276等）的定制，湖南瀚达是中国材料种类和型号最齐全的供应商之一。

每个V型弹簧都是用自己的标准工具和模具制造的。如果这些尺寸不适合您的情况，可以通过对我们的标准工具进行轻微调整或者为您定制模具。

所有定制尺寸或未列出的尺寸请咨询我们的工程师。

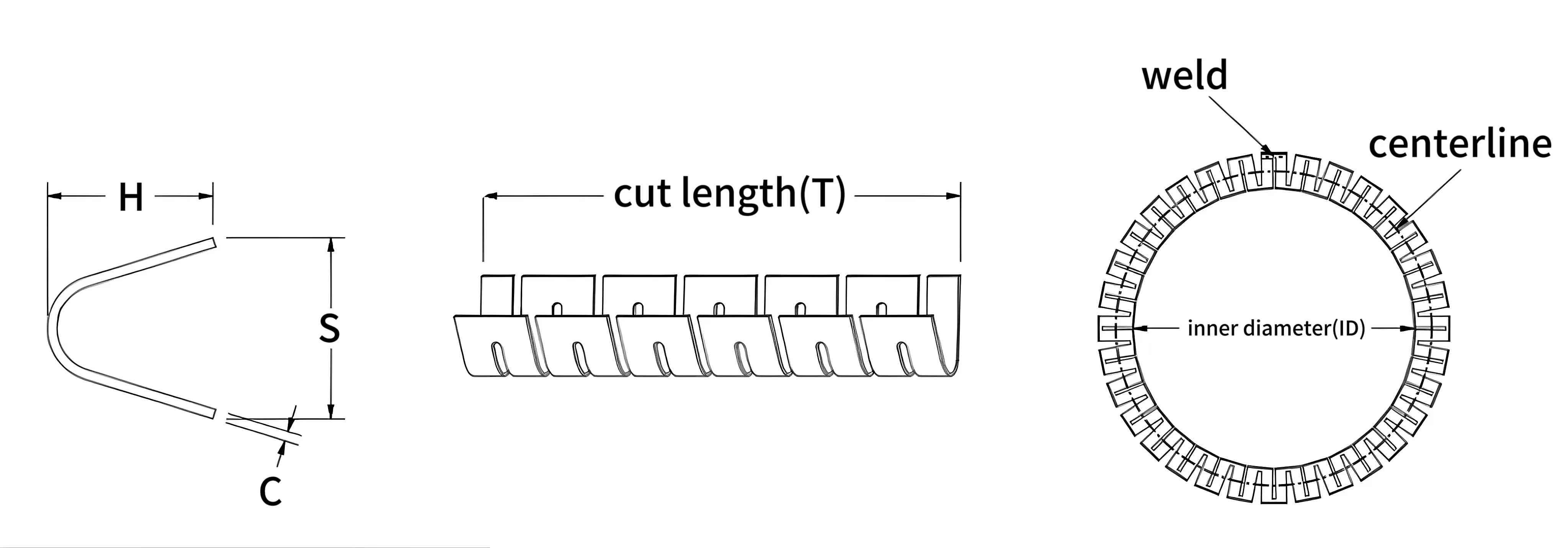

V型弹簧图纸 —— 湖南瀚达泛塞封

系列	S开口宽度(mm\|“)	H高度(mm\|“)	C材料厚度(mm\|“)
HDY-CVS-095120010	0.95mm\|.037″	1.20mm\|.047″	0.10mm\|.004″
HDY-CVS-119104008	1.19mm\|.047″	1.04mm\|.041″	0.08mm\|.003″
HDY-CVS-120120010	1.20mm\|.047″	1.20mm\|.047″	0.08mm\|.003″
HDY-CVS-150150008	1.50mm\|.059″	1.50mm\|.059″	0.08mm\|.003″
HDY-CVS-180203013	1.80mm\|.071″	2.03mm\|.08″	0.13mm\|.005″
HDY-CVS-190190008	1.90mm\|.075″	1.90mm\|.075″	0.10mm\|.004″
HDY-CVS-200200012	2.00mm\|.079″	2.00mm\|.079″	0.12mm\|.0047″
HDY-CVS-250250012	2.50mm\|.098″	2.50mm\|.098″	0.12mm\|.0047″
HDY-CVS-280280015	2.80mm\|.11″	2.80mm\|.11″	0.15mm\|.0059″
HDY-CVS-300280012	3.00mm\|.118″	2.80mm\|.11″	0.12mm\|.0047″
HDY-CVS-257267015	2.57mm\|.101″	2.67mm\|.105″	0.15mm\|.0059″
HDY-CVS-350350015	3.50mm\|.138″	3.50mm\|.138″	0.15mm\|.0059″
HDY-CVS-380380020	3.80mm\|.15″	3.80mm\|.15″	0.20mm\|.0079″
HDY-CVS-400400020	4.00mm\|.157″	4.00mm\|.157″	0.20mm\|.0079″
HDY-CVS-439406020	4.39mm\|.173″	4.06mm\|.16″	0.20mm\|.0079″
HDY-CVS-450420018	4.50mm\|.177″	4.20mm\|.165″	0.18mm\|.0071″
HDY-CVS-450450020	4.50mm\|.177″	4.50mm\|.177″	0.20mm\|.0079″
HDY-CVS-480420020	4.80mm\|.189″	4.20mm\|.165″	0.20mm\|.0079″
HDY-CVS-500400015	5.00mm\|.197″	4.00mm\|.157″	0.15mm\|.0059″
HDY-CVS-622597025	6.22mm\|.245″	5.97mm\|.235″	0.25\|.0098″
HDY-CVS-808914050	8.08mm\|.318″	9.14mm\|.36″	0.50mm\|.0197″

适用工况和应用

适用工况:

V型泛塞封弹簧主要适用于：

往复运动密封
中低速动态密封
静态密封
中高温工况
腐蚀性介质环境
宽公差或偏心工况

由于其摩擦力较低、动态补偿能力较强，因此常用于液压系统、气动系统及运动密封环境。

典型应用领域:

V型泛塞封弹簧广泛应用于：

液压缸与气缸
泵与压缩机
半导体设备
石油天然气设备
化工设备
食品与医药设备
航空航天密封系统

尤其适用于需要低摩擦、高可靠性及长期动态密封性能的工况。

与其他泛塞封弹簧的区别

相比H型结构，V型弹簧更强调动态性能与低摩擦；相比斜圈弹簧，V型弹簧结构更简单、成本更低，在工业泛塞封中应用非常广泛。

系列	主要特点	适用方向
V型弹簧	摩擦低、动态响应快、补偿范围大	动态 / 往复密封
H型螺旋弹簧	载荷高、稳定性强	静态 / 低速密封
斜圈弹簧	多点接触、弹性范围大	高频动态 / 导电应用

系列	S开口宽度(mm\|“)	H高度(mm\|“)	C材料厚度(mm\|“)
HDY-CVS-095120010	0.95mm\|.037″	1.20mm\|.047″	0.10mm\|.004″
HDY-CVS-119104008	1.19mm\|.047″	1.04mm\|.041″	0.08mm\|.003″
HDY-CVS-120120010	1.20mm\|.047″	1.20mm\|.047″	0.08mm\|.003″
HDY-CVS-150150008	1.50mm\|.059″	1.50mm\|.059″	0.08mm\|.003″
HDY-CVS-180203013	1.80mm\|.071″	2.03mm\|.08″	0.13mm\|.005″
HDY-CVS-190190008	1.90mm\|.075″	1.90mm\|.075″	0.10mm\|.004″
HDY-CVS-200200012	2.00mm\|.079″	2.00mm\|.079″	0.12mm\|.0047″
HDY-CVS-250250012	2.50mm\|.098″	2.50mm\|.098″	0.12mm\|.0047″
HDY-CVS-280280015	2.80mm\|.11″	2.80mm\|.11″	0.15mm\|.0059″
HDY-CVS-300280012	3.00mm\|.118″	2.80mm\|.11″	0.12mm\|.0047″
HDY-CVS-257267015	2.57mm\|.101″	2.67mm\|.105″	0.15mm\|.0059″
HDY-CVS-350350015	3.50mm\|.138″	3.50mm\|.138″	0.15mm\|.0059″
HDY-CVS-380380020	3.80mm\|.15″	3.80mm\|.15″	0.20mm\|.0079″
HDY-CVS-400400020	4.00mm\|.157″	4.00mm\|.157″	0.20mm\|.0079″
HDY-CVS-439406020	4.39mm\|.173″	4.06mm\|.16″	0.20mm\|.0079″
HDY-CVS-450420018	4.50mm\|.177″	4.20mm\|.165″	0.18mm\|.0071″
HDY-CVS-450450020	4.50mm\|.177″	4.50mm\|.177″	0.20mm\|.0079″
HDY-CVS-480420020	4.80mm\|.189″	4.20mm\|.165″	0.20mm\|.0079″
HDY-CVS-500400015	5.00mm\|.197″	4.00mm\|.157″	0.15mm\|.0059″
HDY-CVS-622597025	6.22mm\|.245″	5.97mm\|.235″	0.25\|.0098″
HDY-CVS-808914050	8.08mm\|.318″	9.14mm\|.36″	0.50mm\|.0197″
