U型泛塞封弹簧简介

U型泛塞封弹簧是一种专用于泛塞封（Spring Energized Seal）的金属弹簧施力元件，属于悬臂式弹簧的一种典型结构。其连续U形结构能够在较大的压缩范围内提供柔和且稳定的弹性载荷，因此广泛应用于低摩擦、动态补偿及轻载密封系统。

在行业中，U型弹簧也常被称为：悬臂弹簧、U型弹簧、U型泛塞封弹簧。

该类弹簧通常由不锈钢、Elgiloy®、Inconel® 等高弹性耐腐蚀材料制成，通过连续冲压与成型工艺加工而成，并以环形结构安装于密封槽内部，用于向密封唇持续提供预紧力。

相比H型螺旋弹簧，U型弹簧具有更低的弹簧载荷与更大的挠曲范围；相比V型弹簧，其载荷更加柔和，因此在低摩擦动态密封工况中应用较为广泛。

联系我们

U型泛塞封弹簧的结构特点

U型弹簧采用连续悬臂式U形结构（Cantilever U-Shape Structure），弹簧的每个支撑单元都能够独立产生弹性形变，因此具有较强的补偿能力和较低的接触载荷。

这种结构能够在较大的压缩范围内保持稳定的弹性输出，并降低密封系统的启动摩擦力。

其主要特点包括：

连续U形结构，受力更加均匀

弹簧载荷较低，摩擦阻力小

挠曲范围较大，补偿能力强

对装配公差和偏心适应性较好

长时间运行后载荷变化较小

更适用于动态运动密封系统

部分U型弹簧还会采用薄带精密成型工艺，以进一步优化弹性响应和疲劳寿命。

U型泛塞封弹簧的工作原理

U型泛塞封弹簧安装于密封槽内部后，弹簧在压缩状态下会持续向密封唇施加预紧力，使密封材料始终与密封面保持稳定接触。

在设备运行过程中，U型弹簧能够自动补偿：

密封件磨损

温度变化导致的热胀冷缩

轴向或径向偏心

加工及装配尺寸公差

长期运行后的间隙变化

由于U型结构本身具有较大的弹性变形能力，因此在往复运动过程中能够持续跟随密封界面的变化，从而维持稳定密封状态。当系统介质压力升高时，介质压力还会推动密封唇进一步贴合密封面，形成更加稳定的自增压密封效果。

相比H型螺旋弹簧，U型弹簧的弹力更柔和、动态响应更快，因此更加适用于低摩擦动态密封系统。

H型弹簧规格表

以下表格中的尺寸为部分型号，如需更多可以联系我们给您完整型号规格表，我们也支持各种材料和型号的定制，湖南瀚达是中国材料种类和型号最齐全的供应商之一。

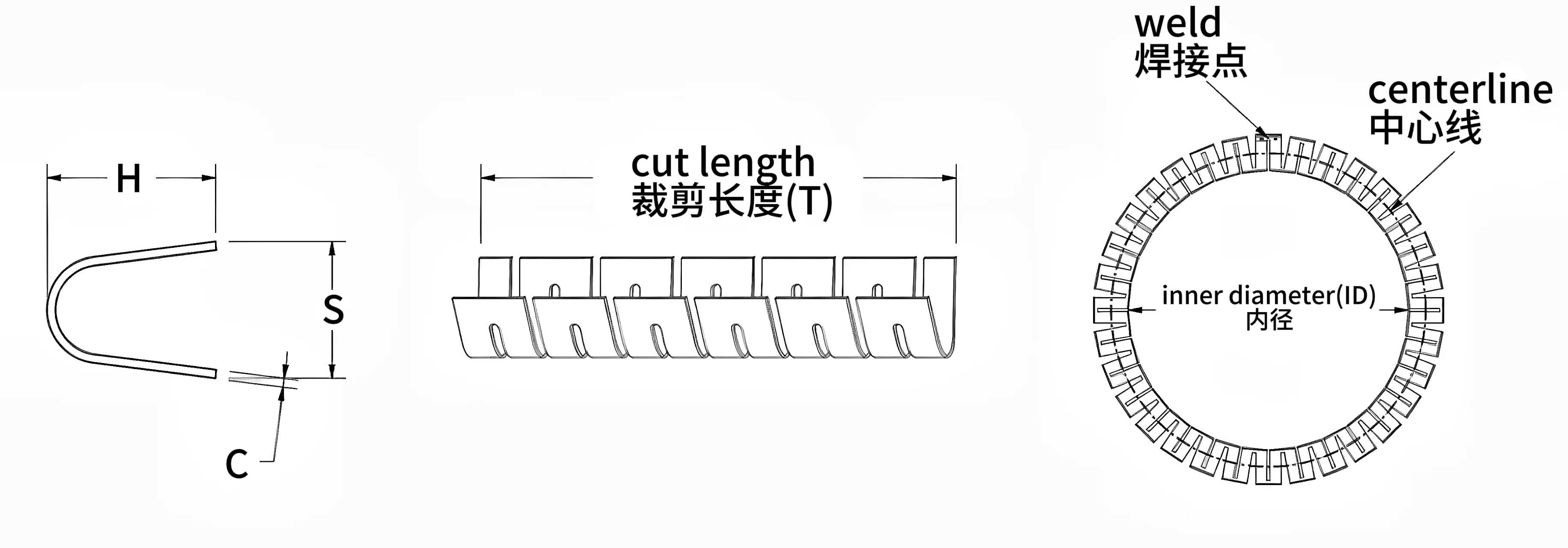

U型泛塞封弹簧的图纸——瀚达泛塞封弹簧

Series	H(mm\|“)	C(mm\|“)	S(mm\|“)
HDY-CUS-203013152	2.03mm\|.080″	0.13mm\|.005″	1.52mm\|.060″
HDY-CUS-267015213	2.67mm\|.105″	0.15mm\|.006″	2.13mm\|.084″
HDY-CUS-399020325	3.99mm\|.157″	0.20mm\|.008″	3.25mm\|.128″
HDY-CUS-483025406	4.83mm\|.190″	0.25mm\|.010″	4.06mm\|.160″
HDY-CUS-770038709	7.70mm\|.303″	0.38mm\|.015″	7.09mm\|.279″
HDY-CUS-1151064960	11.51mm\|.453″	0.64mm\|.025″	9.60mm\|.378″

适用工况和应用

适用工况:

U型泛塞封弹簧主要适用于：

动态往复运动密封
中低压密封系统
低摩擦密封环境
精密运动机构
中低速运动工况
存在偏心或宽公差的工况

其结构特点决定了U型弹簧更偏向“动态补偿型”应用，而不是高载荷静态密封。

典型应用领域:

H型泛塞封弹簧广泛应用于：

半导体设备
医疗设备
液压与气动系统
食品与制药设备
精密阀门与泵系统
自动化运动机构

特别是在需要低摩擦、稳定动态密封以及长寿命运行的设备中，U型弹簧具有较好的应用优势。

Series	H(mm\|“)	C(mm\|“)	S(mm\|“)
HDY-CUS-203013152	2.03mm\|.080″	0.13mm\|.005″	1.52mm\|.060″
HDY-CUS-267015213	2.67mm\|.105″	0.15mm\|.006″	2.13mm\|.084″
HDY-CUS-399020325	3.99mm\|.157″	0.20mm\|.008″	3.25mm\|.128″
HDY-CUS-483025406	4.83mm\|.190″	0.25mm\|.010″	4.06mm\|.160″
HDY-CUS-770038709	7.70mm\|.303″	0.38mm\|.015″	7.09mm\|.279″
HDY-CUS-1151064960	11.51mm\|.453″	0.64mm\|.025″	9.60mm\|.378″
