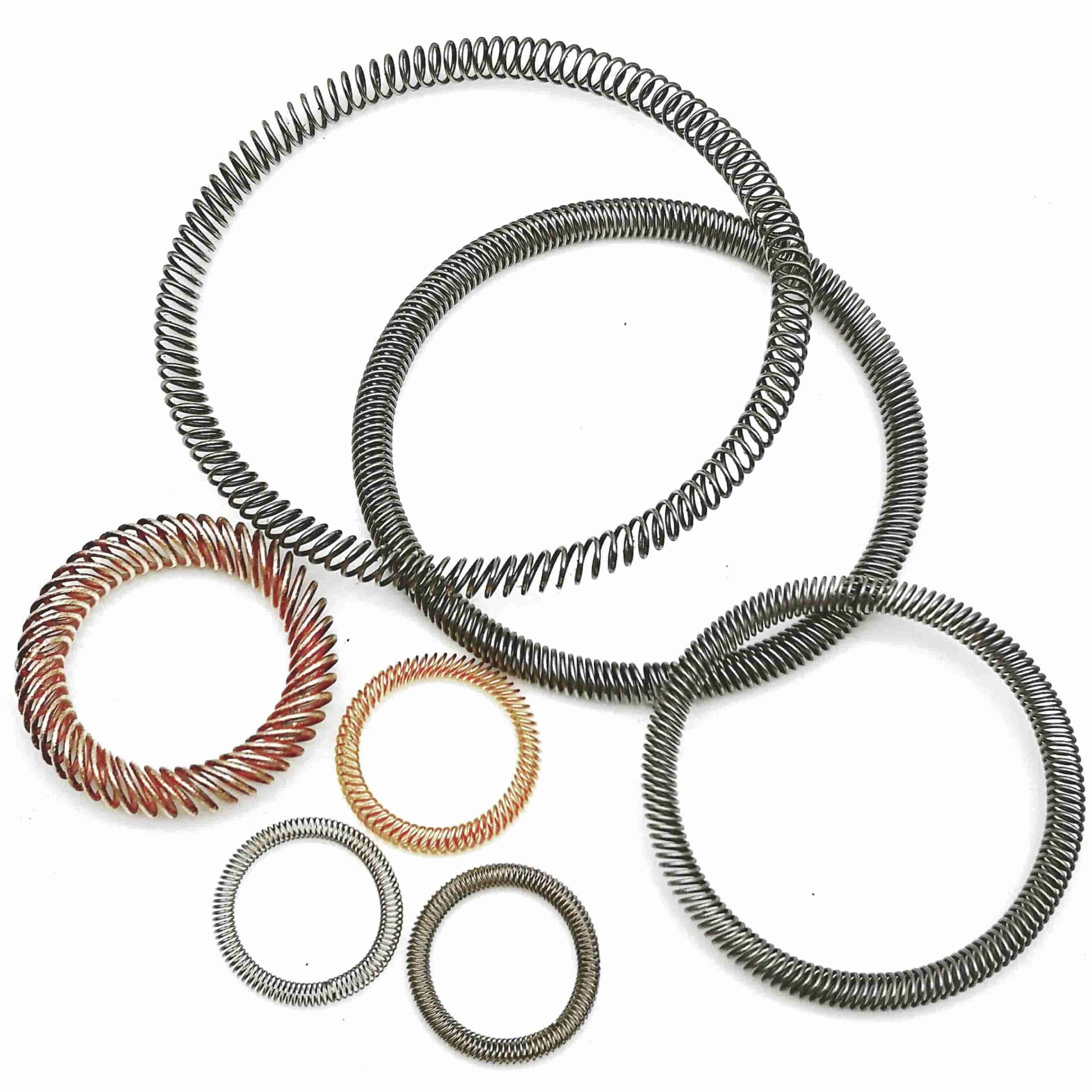

斜圈弹簧简介
斜圈弹簧（也常被称为触指弹簧、S型弹簧、导电弹簧），是一种由金属线材（不锈钢、哈氏276、718、Elgiloy等）卷制而成的多功能弹性元件，表面通常可镀覆多种金属材质。该弹簧作为流体密封领域的预紧 / 弹性加载元件广为人知，同时兼具优异的机械性能与电气性能，可实现零部件的机械连接、高冲击 / 振动环境下的电流导通、电子设备的电磁干扰（EMI）防护，以及具备卓越散热能力的热管理功能。如果你追求结构简洁、轻量化、高能效的设计方案，斜圈弹簧（泛塞封弹簧）会是值得重点考虑的核心部件。
斜圈弹簧的核心功能：
- 机械连接与预紧
- 高冲击 / 振动工况下的电流导通
- EMI/RFI 电磁屏蔽防护
- 零部件定心与定位
- 高效热管理与散热
斜圈弹簧优势
由于斜圈弹簧在较大的压缩位移范围内能够提供接近恒定的弹力，因此相比传统弹性元件，通常具有更长的使用寿命。即使配合件表面发生磨损，弹簧的每一个独立线圈仍可单独变形，以补偿角度偏差、装配误差以及接触面的不规则性。
这种特性不仅能够在电气应用中提供更稳定可靠的导电性能，同时也能在机械应用中实现更高的循环寿命和更稳定的工作表现。
此外，斜圈弹簧还可通过采用耐磨、耐腐蚀且具有化学兼容性的合金材料及表面镀层，降低污染风险，减少材料脱落（Shedding）和过早失效的可能性，从而提升系统整体可靠性。

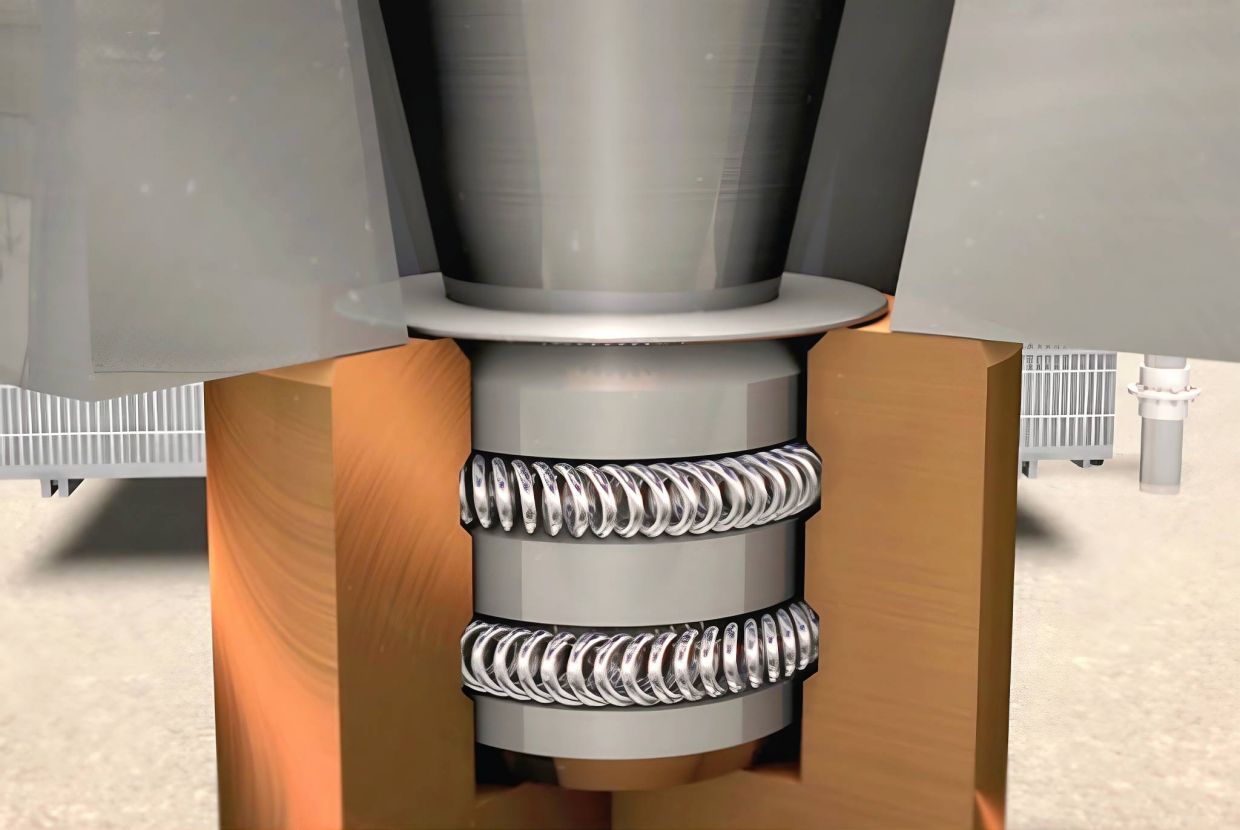

机械连接优势:
作为一种机械连接与锁紧元件，斜圈弹簧可实现卡接、锁定、固定和保持等功能。通过精确调整线圈的倾斜角度，可以灵活控制插入力与拔出力，其作用力范围可从小于 1 磅到超过 10,000 磅。
与钢珠定位结构、卡簧、塑胶卡扣、快速连接件、O 形圈等传统连接方式相比，斜圈弹簧具有更优异的抗疲劳性能和抗永久压缩变形能力，能够在数千次甚至更高循环次数下，依然保持稳定且可重复的作用力。
其独特结构尤其适用于需要高可靠性、高循环寿命以及精确控制插拔力的工业设备、航空航天、电连接器及自动化系统。

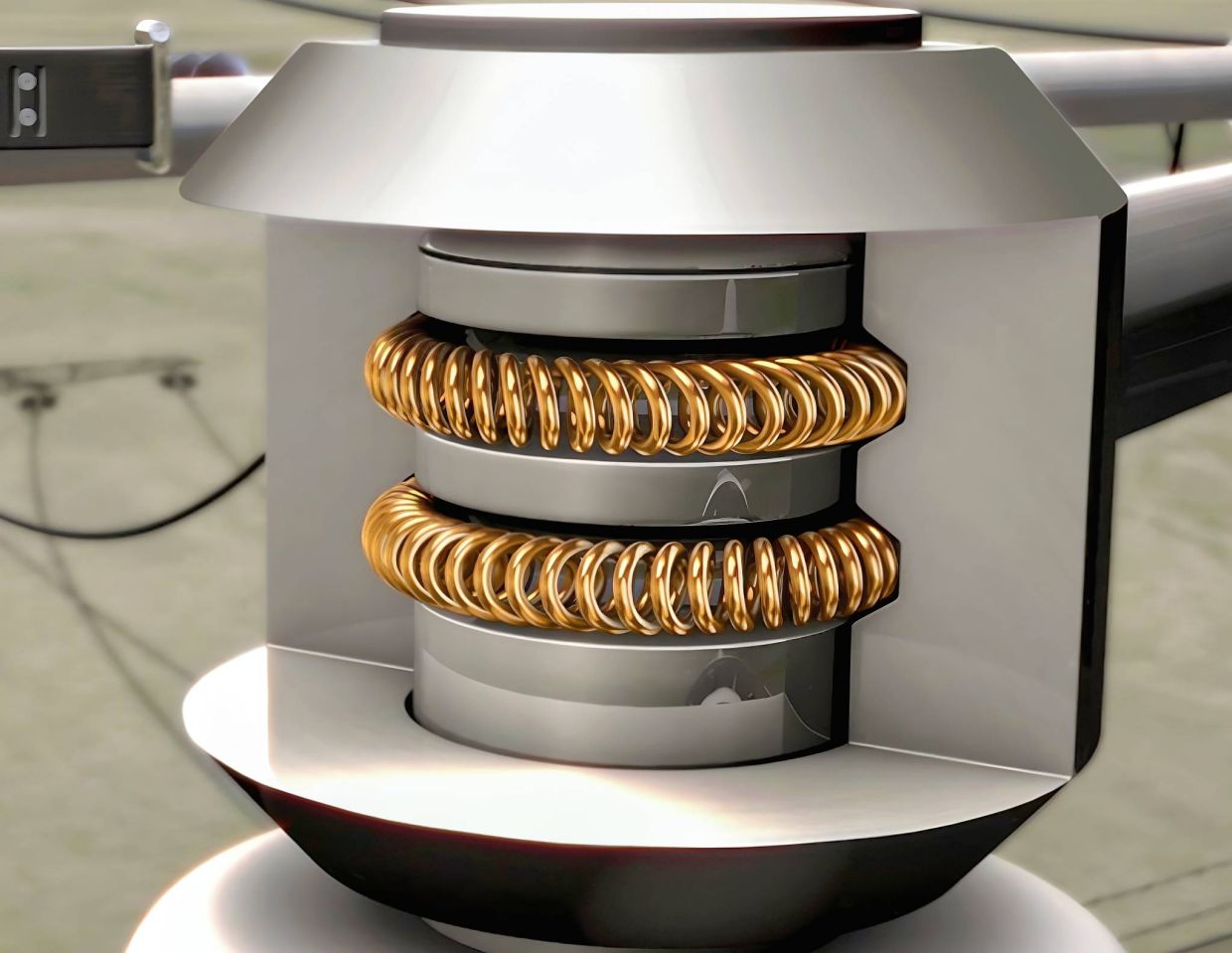

导电与电磁屏蔽优势:
在导电连接以及 EMI/RFI 电磁屏蔽应用中，斜圈弹簧的独立线圈能够形成多点接触结构，可有效补偿配合面的不平整、装配偏差及位置错位问题，从而保持稳定持续的导电性能。
作为导电接触元件，斜圈弹簧具有较高的功率密度，能够在更小的安装空间内承载更大的电流，同时有效降低温升。相比传统导电结构，其优异的热管理能力和散热性能，使其特别适用于高电流、高频率及对温度控制要求严格的应用环境。
因此，斜圈弹簧广泛应用于：EMI/RFI 电磁屏蔽、高频连接器、大电流导电系统、电池连接组件、航空航天电子设备、医疗电子设备、自动化与机器人系统、新能源及储能设备等高可靠性领域。
斜圈弹簧结构设计
斜圈弹簧与传统弹簧最明显的区别在于其截面结构。传统弹簧通常采用圆形截面，而斜圈弹簧则采用椭圆形或扁圆形截面结构，这也是其能够实现独特弹性性能和多功能应用的重要原因之一。
斜圈弹簧的关键设计参数主要包括：线径、弹簧高度、弹簧宽度、线圈间距、线圈倾斜角通过对上述参数进行精确设计和调整，可以有效控制弹簧的作用力、插拔力、导电接触电阻、压缩特性以及整体机械性能，以满足不同工况下的应用需求。
斜圈弹簧线圈相对于中心线的排列方向，决定了其属于轴向型（Axial）还是径向型（Radial）结构，不同结构适用于不同的安装方式和受力方向。

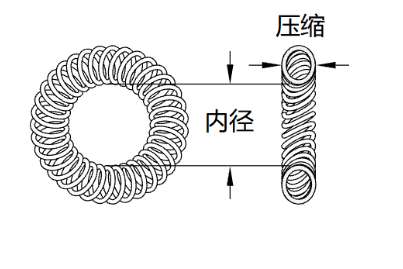

轴向斜圈弹簧（AXIAL）
轴向斜圈弹簧的压缩力方向沿着圆环或弧形结构的轴线方向，并与中心线保持平行。
该结构通常适用于：轴向密封系统、端面接触结构、机械锁紧装置、高电流导电接触、高可靠性连接组件。
轴向斜圈弹簧能够在轴向压缩过程中提供均匀且接近恒定的弹力，从而提升连接稳定性与长期可靠性。

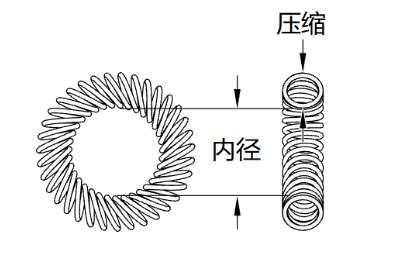

径向斜圈弹簧（RADIAL）
径向斜圈弹簧的压缩力方向沿着圆环或弧形结构的半径方向，并与中心线保持垂直。
这种结构通常适用于：径向密封、EMI 电磁屏蔽、导电连接、管状连接结构
圆柱类配合组件
径向结构能够在有限空间内提供稳定的径向接触力，并有效补偿配合面的尺寸偏差与装配误差。
斜圈弹簧的设计优势
相比传统压簧、卡簧或 O 形圈等结构，斜圈弹簧有以下优势：
- 接近恒定的弹簧力输出
- 优异的疲劳寿命
- 多点接触结构
- 更低的接触电阻
- 可精确控制插入力与拔出力
- 优秀的耐磨损性能
- 良好的尺寸补偿能力
- 可适应高温、腐蚀及复杂工况环境
因此，斜圈弹簧被广泛应用于：
- 泛塞封（Spring Energized Seals）
- EMI/RFI 电磁屏蔽
- 导电连接器
- 航空航天设备
- 医疗器械
- 半导体设备
- 新能源系统
- 自动化与机器人设备
等高端工业领域。
斜圈弹簧的工作原理
斜圈弹簧最大的特点之一，是在较大的压缩位移范围内能够提供接近恒定的弹簧力。其关键结构参数包括线径（Wire Diameter）、弹簧高度（Coil Height）、弹簧宽度（Coil Width）以及压缩位移（Deflection），这些参数会直接影响弹簧的机械性能、导电性能以及整体工作特性。
1.在整个工作挠度范围内保持恒定作用力
当斜圈弹簧安装到沟槽内后，会产生初始预紧变形。在正常工作范围内，随着压缩位移增加，弹簧所产生的载荷仍能保持相对稳定，直到达到最大压缩量。当各个独立线圈相互接触后，弹簧将无法继续压缩。
与O型泛塞封弹簧或V型弹簧等传统密封元件不同，后者施加的力会随变形量成比例增加，而瀚达的斜圈弹簧仅提供机械固定或导电所需的力。这带来了以下优势：
- 降低插入力与拔出力
- 减少接触面磨损
- 降低摩擦与发热
- 提升循环寿命
- 提高导电稳定性
- 减少永久压缩变形
- 改善装配公差补偿能力
2.电气设计注意事项
在导电连接、EMI 电磁屏蔽以及接地应用中，斜圈弹簧不仅需要满足机械性能要求，还需要重点考虑其电气性能设计。
影响斜圈弹簧电气性能的关键因素包括：
- 基材丝材
例如：不锈钢（302、316）、埃尔吉洛伊合金（Elgiloy）、铍铜（BeCu）等。
基材决定了弹簧的力学性能（弹性、疲劳寿命、耐腐蚀性）以及导电性的基础。 - 镀层材料
常用选项：金、银、镍、锡等。
镀层直接影响接触电阻、信号完整性及抗腐蚀能力。 - 镀层厚度
典型范围：几微米到几十微米。
影响导电稳定性、耐磨性及成本。过薄可能因磨损或微动腐蚀失效。
斜圈弹簧安装方式与沟槽设计
斜圈弹簧通常安装于壳体沟槽（Housing Groove）内，也可安装在活塞（Piston）或轴（Shaft）外径位置。合理的安装方式与沟槽结构设计，会直接影响弹簧的机械保持力、导电性能、EMI 屏蔽效果以及整体使用寿命。 由于斜圈弹簧具有独特的近恒定力特性，其在压缩过程中能够持续提供稳定接触力，因此被广泛应用于导电连接、EMI/RFI 电磁屏蔽、机械锁紧以及高可靠性密封系统。
沟槽设计对斜圈弹簧性能的影响
沟槽几何结构会直接影响斜圈弹簧在机械和电气应用中的工作性能。不同的沟槽形式，可针对不同应用需求进行优化设计。
常见沟槽结构包括：
- 平底沟槽（Flat Bottom Groove）
平底沟槽能够提供较为稳定的径向压缩量，使斜圈弹簧在工作过程中保持均匀接触力，常用于标准导电连接及机械固定应用。 - 圆底沟槽（Rounded Groove）
圆底结构能够更好地补偿装配偏差和位置误差，适用于存在一定偏心或错位风险的动态应用环境。 - 锥形沟槽（Tapered Groove）

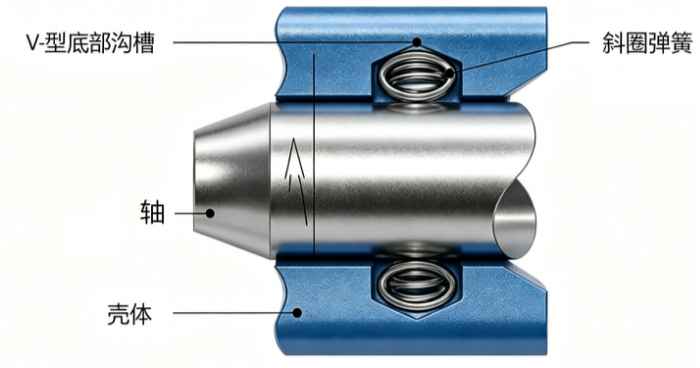

锥形沟槽通常用于需要方向性锁紧或可控插拔力的场景，可提升机械卡接性能与保持能力。 - V 型底部沟槽（V-Bottom Groove）
V 型沟槽能够帮助斜圈弹簧形成更稳定的多点接触结构，从而提升 EMI/RFI 电磁屏蔽效果和导电稳定性，因此广泛应用于高性能屏蔽连接系统。
斜圈弹簧常见安装方式
沟槽几何结构会直接影响斜圈弹簧在机械和电气应用中的工作性能。不同的沟槽形式，可针对不同应用需求进行优化设计。
常见沟槽结构包括：
- 壳体安装式（Housing-Mounted / Radial）
弹簧安装于壳体内径沟槽中，是最常见的径向安装方式。该结构广泛应用于旋转密封、导电连接器以及 EMI 屏蔽组件。 - 活塞安装式（Piston-Mounted / Radial）弹簧安装于活塞或轴的外径位置，适用于往复运动系统及动态密封应用，可在运动过程中保持稳定接触力。
- 端面安装式（Face-Mounted / Axial）弹簧在两个平行端面之间发生轴向压缩，主要用于 EMI 屏蔽垫圈、接地结构以及轴向导电连接系统。
斜圈弹簧尺寸表（部分）
我们可以根据您的样品或图纸，生产几乎任何尺寸的定制斜卷弹簧。
最小尺寸:
-
宽高(B/C)尺寸 ≈ Ø0.4mm(0.0157″)
-
内径(ID)=1mm
***如果您在下表中找不到所需的几何形状，我们可以专门为您应用的需求设计一套独特的工具。详情请咨询Handa专家。
| Series | Typical Load | “A” (Wire OD) |
“B” (Width) |
“C” (Height) |
“T” (Cut Length) |
“ID” |
|---|---|---|---|---|---|---|
| HD-CS-L132 | L | 0.08 | 0.62 | 0.70 | 7.60 | 1.80 |
| HD-CS-M132 | M | 0.10 | 0.62 | 0.70 | 7.60 | 1.80 |
| HD-CS-H132 | H | 0.12 | 0.65 | 0.75 | 7.70 | 1.80 |
| HD-CS-L000 | L | 0.12 | 1.40 | 1.55 | 12.90 | 2.70 |
| HD-CS-M000 | M | 0.15 | 1.40 | 1.55 | 12.90 | 2.70 |
| HD-CS-H000 | H | 0.20 | 1.20 | 1.32 | 12.20 | 2.70 |
| HD-CS-L100 | L | 0.18 | 2.00 | 2.40 | 19.80 | 4.30 |
| HD-CS-M100 | M | 0.35 | 2.00 | 2.40 | 20.10 | 4.40 |
| HD-CS-H100 | H | 0.35 | 2.00 | 2.30 | 19.80 | 4.30 |
| HD-CS-L200 | L | 0.30 | 2.80 | 3.20 | 30.10 | 6.80 |
| HD-CS-M200 | M | 0.35 | 2.80 | 3.20 | 30.10 | 6.80 |
| HD-CS-H200 | H | 0.40 | 2.80 | 3.20 | 30.10 | 6.80 |
| HD-CS-L300 | L | 0.40 | 4.00 | 4.50 | 42.70 | 9.60 |
| HD-CS-M300 | M | 0.50 | 4.00 | 4.50 | 42.70 | 9.60 |
| HD-CS-H300 | H | 0.60 | 4.00 | 4.50 | 42.70 | 9.60 |
| HD-CS-L400 | L | 0.50 | 5.50 | 6.00 | 61.20 | 14.00 |
| HD-CS-M400 | M | 0.60 | 5.50 | 6.00 | 61.20 | 14.00 |
| HD-CS-H400 | H | 0.70 | 5.50 | 6.00 | 61.20 | 14.00 |
| HD-CS-L500 | L | 0.60 | 8.20 | 9.20 | 96.40 | 22.50 |
| HD-CS-M500 | M | 0.70 | 8.20 | 9.20 | 96.40 | 22.50 |
| HD-CS-H500 | H | 1.00 | 8.20 | 9.20 | 96.40 | 22.50 |
| HD-CS-L600 | L | 0.70 | 11.40 | 12.80 | 152.00 | 37.00 |
| HD-CS-M600 | M | 1.00 | 11.40 | 12.80 | 152.00 | 37.00 |
| HD-CS-H600 | H | 1.20 | 11.40 | 12.80 | 152.00 | 37.00 |
重点行业：医疗及石油与天然气
斜圈弹簧在医疗领域的应用
斜圈弹簧（或称斜向螺旋弹簧）因其能够提供精确、可重复的力，并在关键应用（尤其是快速连接/断开）中确保连接可靠，因此在医疗行业得到广泛应用。凭借可定制的载荷和挠度特性，斜圈弹簧可在手术器械和诊断设备等关键应用中实现快速、安全的连接。
斜圈弹簧还常被用作电气连接器和弹簧加压密封件。作为电气连接器，斜圈弹簧有助于在起搏器和神经刺激器等植入式设备中提供安全、低阻抗的连接，而这些设备对性能的稳定性要求极高。作为密封元件使用时，斜圈弹簧通常与聚合物护套配合使用，该护套常由聚四氟乙烯（PTFE）或超高分子量聚乙烯（UHMWPE）等生物相容性材料制成，并应用于输液泵、呼吸机、手术器械和诊断设备等医疗设备中，这些设备对精度和洁净度要求极高。在这些应用中，弹簧加压密封件能在反复运动或压力波动等动态条件下防止泄漏，同时能够耐受灭菌过程、化学物质及体液的侵蚀。
除了机械锁定或固定应用外，由于线圈尺寸小且独立线圈数量多，还可实现连接以获得最佳导电性。在电磁干扰（EMI）和射频干扰（RFI）屏蔽应用方面，倾斜线圈弹簧提供了一种经济实惠的设计方案，能够减少辐射和传导干扰，从而防止电气设备过早失效。电磁干扰和射频干扰对医疗设备可能造成极大危害，不仅可能干扰其正常运行，还可能损害数据传输或接收的完整性。因此，在电气机柜内或数据传输电缆中，常能见到倾斜线圈弹簧的身影。这些弹簧可进行定制和调谐，以满足阻抗规格要求，从而保护设备免受串扰干扰。
油气行业中的斜圈弹簧
斜圈弹簧常被用作弹簧加压密封件，以确保在石油和天然气行业等极端环境下实现无泄漏性能。在密封应用中，斜圈弹簧与耐用的聚合物护套（通常由聚四氟乙烯等材料制成）相结合，从而具备出色的耐高压、耐极端温度及耐腐蚀性。
斜圈弹簧广泛应用于阀门、泵、压缩机和井下工具中，即使在旋转或往复运动等动态工况下，也能帮助保持紧密密封。该弹簧确保密封件与配合面之间保持持续接触，从而补偿磨损、压力波动和对中偏差。通过防止泄漏并维持系统完整性，弹簧加压密封件提高了关键油气设备的安全性、效率和使用寿命。
