解析斜圈弹簧的结构与工作原理

引言

在现代工业密封领域，斜圈弹簧（又称C型/S型/环形弹簧）因其出色的弹性补偿能力和耐极端工况特性，被广泛应用于石油化工、航空航天、半导体制造等行业。与传统的O型圈或唇形密封相比，斜圈弹簧通过独特的结构设计，能够在高压、高温、强腐蚀等恶劣环境下保持长期稳定的密封性能。

本文将从结构组成、工作原理、力学特性和应用优势四个层面，深入解析斜圈弹簧的核心技术，帮助读者理解其为何能成为高端密封解决方案的首选。

斜圈弹簧的结构组成

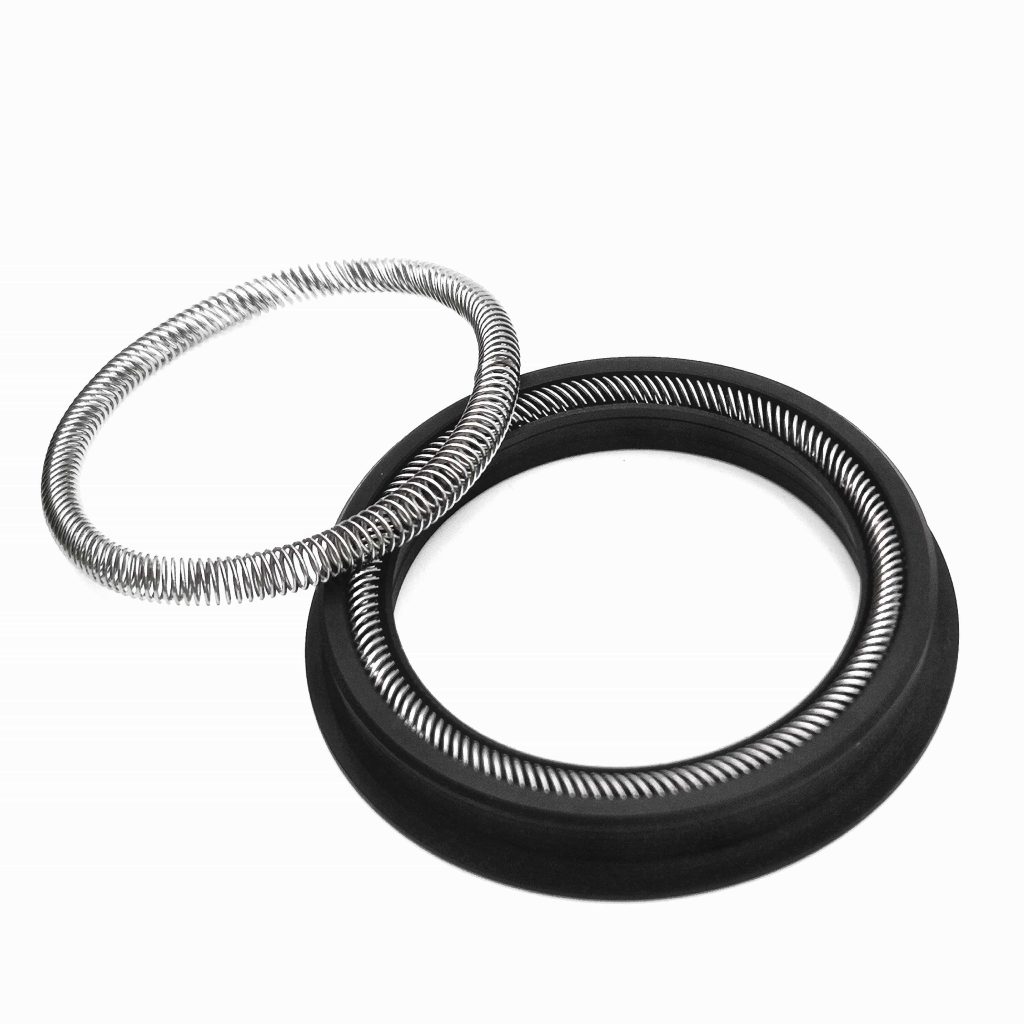

斜圈弹簧并非单一部件，而是由金属螺旋弹簧和密封材料两部分精密组合而成，每一部分的设计都直接影响其整体性能。

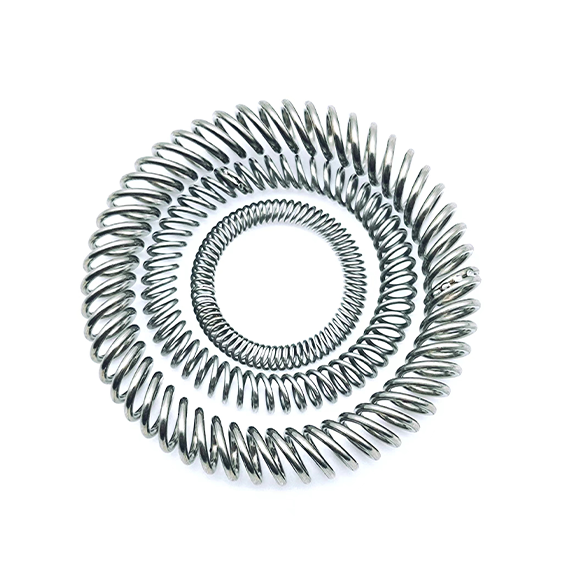

1. 金属螺旋弹簧：弹力的核心来源

材料选择：通常采用高弹性、耐腐蚀的金属材料，如不锈钢（304/316）、因科镍合金（Inconel）或Elgiloy钴铬合金，以适应不同环境（如高温、强酸强碱）。

斜圈（螺旋）结构：与传统圆柱弹簧不同，斜圈弹簧的螺旋线呈倾斜缠绕，使其在压缩时能提供更均匀的径向或轴向弹力，确保密封面受力一致。

端部处理：弹簧两端通常采用焊接或特殊收口工艺，避免使用过程中出现松脱或变形。

2. 密封材料：适应复杂工况的关键

常用材料：

PTFE（聚四氟乙烯）：耐化学腐蚀、低摩擦，适用于高纯度介质（如半导体设备）。

PEEK（聚醚醚酮）：高强度、耐高温，用于航空发动机等极端环境。

橡胶（如氟橡胶、丁腈橡胶）：弹性好，成本低，适用于一般工业密封。

结构设计：密封部分通常为U型或V型唇口，在弹簧压力下紧贴配合面，形成动态或静态密封。

斜圈弹簧的工作原理

斜圈弹簧的密封效能依赖于其弹性补偿机制和自适应贴合能力，具体可分为静态密封和动态密封两种工作模式。

1. 静态密封：持续稳定的接触压力

在阀门、法兰等非运动部件中，斜圈弹簧通过预压缩产生初始密封力。当系统压力升高时，弹簧进一步变形，补偿密封材料的微小磨损，防止介质泄漏。

关键点：

弹簧的斜圈结构确保压力分布均匀，避免局部应力集中导致的密封失效。

在温度变化时，金属弹簧的弹性模量稳定性优于纯聚合物密封件（如O型圈）。

2. 动态密封：适应往复或旋转运动

在泵轴、活塞杆等运动部件中，斜圈弹簧的弹力使密封唇始终跟踪配合面，即使出现振动或偏心也能维持密封效果。

动态密封优势：

低摩擦：PTFE等材料配合弹簧的柔性接触，减少磨损。

自调节能力：弹簧实时补偿密封唇的磨损，延长使用寿命。

斜圈弹簧的力学特性

斜圈弹簧的性能可通过以下关键参数衡量：

1. 弹力曲线（力-位移关系）

斜圈弹簧的弹力随压缩量呈非线性增长，初期柔顺便于安装，后期刚性增强以抵抗高压。

对比传统弹簧：斜圈设计提供更平缓的弹力梯度，避免密封材料过载。

2. 抗松弛性能：高品质合金弹簧（如Inconel）在长期压缩后仍能保持90%以上的初始弹力，而普通弹簧可能衰减至60%以下。

3. 耐疲劳性：斜圈弹簧的螺旋结构分散应力，在10万次以上往复运动后仍能保持功能，适用于高频动态密封。

斜圈弹簧的应用优势

与传统密封件相比，斜圈弹簧的核心优势体现在：

1. 更广的工况适应性

温度范围：-200°C至+300°C（依赖材料组合）。

压力范围：真空至1000Bar以上。

介质兼容性：耐油、酸、碱及高纯度化学品。

2. 更长的使用寿命：弹簧补偿机制减少密封唇磨损，寿命可达O型圈的3-5倍。

3. 更低的综合成本：尽管单价较高，但减少停机更换频率，长期经济性显著。

结语

斜圈弹簧通过金属弹簧与密封材料的协同设计，解决了传统密封件在极端工况下的局限性。其斜圈结构提供的均匀弹力、自适应补偿能力，以及广泛的材料选择，使其成为高端工业密封的标杆技术。未来，随着新材料（如碳纤维增强PTFE）和智能化监测技术的应用，斜圈弹簧的性能边界还将进一步拓展。更多相关资讯，可直接进入瀚达电子网站查询。
